隨著航空、航天等發動機對性能要求的不斷提高，對高溫結構材料的性能也提出了更高要求：即“更強、更剛、更耐熱和更輕”[1-2]。Ti60高溫鈦合金是由中科院金屬研究所和寶鈦集團聯合研制的一種600℃用近α型高溫鈦合金。相對于其他高溫鈦合金，由于Ti60合金在合金化時加入了0.85%Nd，形成了富含Nd、Sn和O的稀土相，降低基體中氧含量，起到了凈化基體、改善合金穩定性的作用[3-5]。因此除了有較高的使用溫度、低密度和高強度等優點，它還具有良好的熱強性和熱穩定性[5]。它的應用可提高發動機的推重比和飛機的機動性能，是航空發動機高溫零部件的新型候選材料之一[6-8]。

鈦合金熱變形溫度范圍窄，變形抗力大，難于成形形狀復雜的精密鍛件。金屬在超塑性狀態下，可在較低應力下獲得大的變形，有效精化鍛件，大幅度節約原材料，這是Ti60近α鈦合金成形復雜零件的良好途徑。鑒于此，本文研究了Ti60合金的超塑性能、超塑性成形工藝參數及組織演變過程，為該合金的超塑性精密成形提供試驗依據。

1、實驗材料及方法

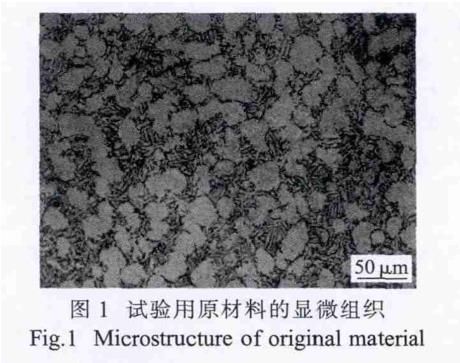

試驗用原材料為Ti60合金熱軋棒材，其相變點為1045℃，原始組織如圖1所示。超塑性拉伸試驗在CSS-1110C型非恒定應變速率電子拉伸機上進行，夾頭移動速度在0.1～300mm/min內連續可調。超塑性拉伸試樣為全國第二屆超塑性學術會議推薦的棒狀試樣，試樣標距部分的尺寸為準5mm×15mm。

試驗過程采用計算機控制，自動采集數據。試驗前在試樣上涂上FR5玻璃潤滑劑使其在加熱及拉伸過程中得到防護。試樣加熱采用電阻爐，最高加熱溫度1100℃，工作區溫度誤差≤±3℃。試樣拉斷后立即水淬以保留其高溫組織，然后取夾頭部分及斷口附近的橫截面進行金相組織觀察。

2、試驗結果及分析

2.1拉伸溫度對超塑性能的影響

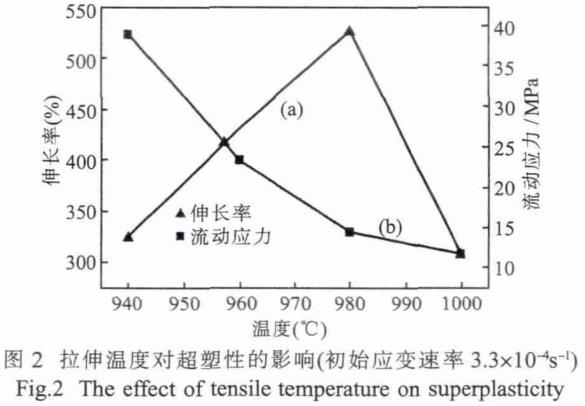

鈦合金的最佳超塑性變形溫度與相變點溫度一般是有一定聯系的，通常最佳超塑性變形溫度都比相變點溫度低40～80℃[9]。故選定以0.005mm/s的恒定拉伸速度(初始應變速率為3.3×10^-4s^-1)，測定在940～1000℃內Ti60合金的超塑性能。伸長率及流動應力隨拉伸溫度的變化規律如圖2所示。在940～1000℃內，材料均具有超塑性，伸長率在307%～527%之間明顯變化。伸長率先隨溫度升高而增大，在980℃時達到最大值，δ=527%。隨溫度繼續升高，伸長率下降。以上結果表明，Ti60合金的超塑性溫度范圍較寬。如圖2(a)曲線所示，在940～980℃內，合金伸長率隨溫度的升高，出現峰值，這主要是因?yàn)闇囟壬呖梢蕴岣咴拥淖杂赡埽舆\(yùn)動劇烈，物質遷移速度加快，促進晶界的滑移、位錯的運動和擴散蠕變。但溫度過高時，晶粒組織粗化，試樣表面氧化嚴重，影響超塑性能。

如圖2(b)曲線所示，流動應力隨溫度的升高而不斷減小，但是在較高溫度范圍內流動應力隨溫度升高而減小的趨勢減緩。隨溫度升高，激活能增大，晶界滑移、原子擴散等都更加容易進行，故而動態軟化效應增強。但在高溫區接近相變點時，細小的α相(密排六方結構)消失，β晶粒長大明顯，引起合金的超塑性能下降，不利于軟化行為。

2.2拉伸應變速率對超塑性能的影響

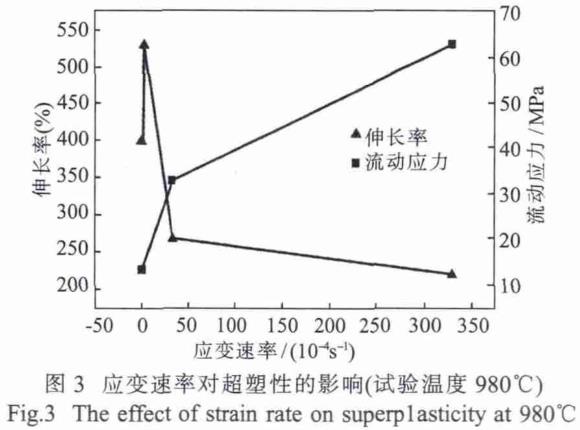

應變速率對超塑性能也有重要影響。在最佳超塑性溫度980℃，分別以6.7×10^-5、3.3×10^-4、3.3×10^-3、3.3×10^-2s^-1的初始應變速率進行超塑性拉伸試驗，試驗結果如圖3所示。可看出，隨應變速率的變化，伸長率在220%～527%變化，伸長率先隨應變速率增大而增大，在初始應變速率為3.3×10^-4s^-1時，伸長率達到最大值，δ=527%，隨應變速率繼續增大，伸長率下降。應變速率過大，位錯密度增加較快，位錯塞積，同時擴散蠕變進行不充分，晶界滑移受阻，各種應力集中使試樣產生裂紋很快達到斷裂。反之，應變速率過小，試驗時間過長，氧化嚴重，且再結晶晶粒長大嚴重，也會影響超塑性。合理的應變速率使晶界滑移、擴散以及動態再結晶等過程具有足夠的時間完成，在不致使晶粒過分長大及試樣過分氧化的情況下，促進超塑性變形。

如圖3(b)所示，隨應變速率的不斷變化，流動應力有很大的差別。最大應力是最小應力的約4.6倍。

之所以在較高速率下流動應力較大也是因?yàn)樵诙虝r間內超塑性變形過程不能有效進行，應力集中增大且來不及消除。

在一般情況下，材料超塑性變形的最佳應變速率小于10^-2s^-1，但應變速率越大，生產效率越高，因此提高超塑性變形的應變速率也是發展超塑性技術的方向之一。

2.3超塑性拉伸過程中的組織演化

如圖1所示，棒材的原始組織主要是由初生等軸α相和β轉變組織組成，初生等軸α相分布較均勻，尺寸約為30μm，β轉變組織中次生α相交織分布。因是近α鈦合金，α相的含量較多，等軸化程度較高。

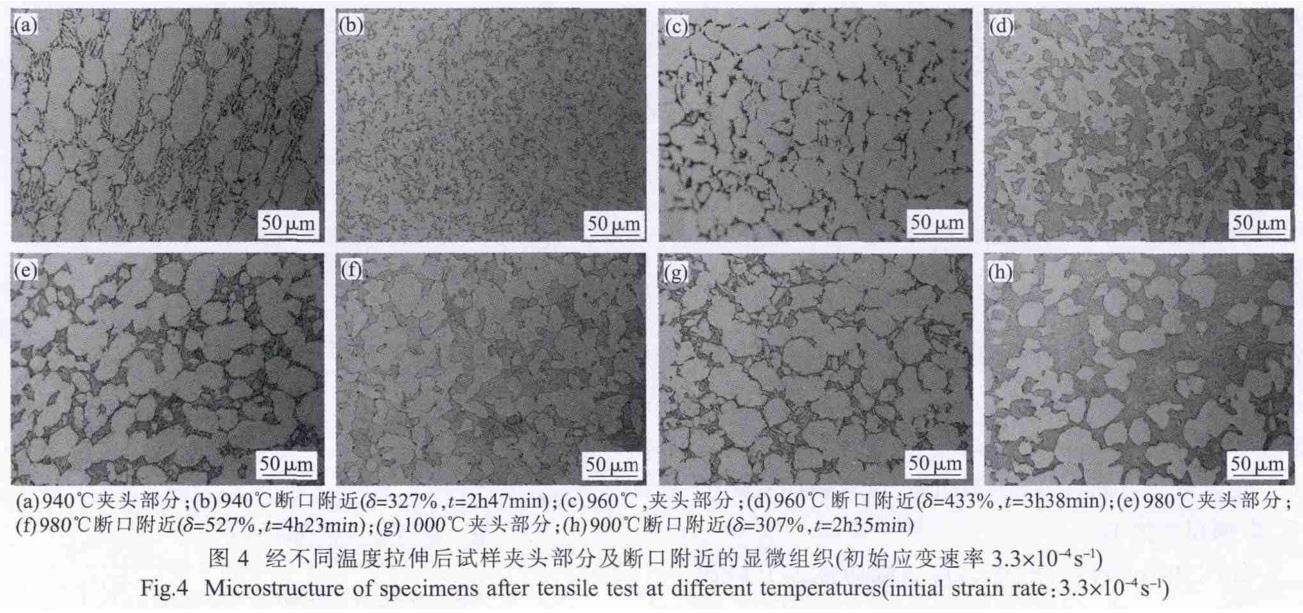

圖4為Ti60合金在3.3×10^-4s^-1初始應變速率條件下，經940、960、980、1000℃超塑性拉伸后試樣夾頭部分及斷口附近的顯微組織。可看出，超塑性拉伸溫度、變形量、變形時間對顯微組織的影響規律。圖4(a)、(c)、(e)、(g)分別為不同溫度下試樣夾頭部分的顯微組織。在超塑性拉伸過程中，試樣夾頭部分沒有變形，相當于在高溫條件下進行了長時間保溫。各圖對應的拉伸時間依次為2h47min、3h38min、4h23min、2h35min。隨溫度的升高、保溫時間的加長，在晶粒長大的同時等軸化程度提高，晶界出現圓弧化的趨勢。從微觀角度分析，溫度越高，激活能增大，原子運動激烈，有利于晶界的滑移和遷移；保溫時間越長，晶界滑移和遷移進行得越充分。此外，對比原始組織(圖1)，這四個溫度下夾頭部分的顯微組織中，α相的含量似乎有所增多，實際上這與原始初生α相與β轉變組織中的次生α相的合并長大有關。

圖4(b)、(d)、(f)、(h)為不同溫度下拉伸試樣斷口附近的顯微組織。斷口附近經歷了高溫下大變形的過程，各圖對應的伸長率依次為327%、433%、527%、307%。可看出，變形作用對顯微組織影響很大，組織中沒有條狀α相出現。這是因?yàn)榻饘侔l(fā)生大的變形時，原始組織中的條狀α相被破碎，在畸變能的驅動下發生了動態再結晶球化。比較圖4(b)、(d)、(f)、(h)可看出，隨溫度升高，顯微組織中α相的含量逐漸減少，在1000℃下減少最為明顯。對于鈦合金，只有當組織中的α相和β相具有合適的比例時，才能獲得更好的超塑性能。這也是在980℃時材料超塑性能最好的主要原因[10]。

3、結論

(1)Ti60合金在940～1000℃內以及在6.7×10^-5～3.3×10^-2s^-1應變速率范圍內，伸長率分別在307%～527%和220%～527%變化。所得最佳超塑性溫度為980℃，最佳初始應變速率為3.3×10^-4s^-1，在此條件下，伸長率達527%，流動應力僅為14.4MPa。

(2)在超塑性變形過程中，試樣夾頭部分的顯微組織變化不明顯，只是隨溫度升高、保溫時間加長，晶界趨向圓弧化，晶粒球化程度提高且有一定長大。試樣斷口附近的顯微組織變化顯著，條狀α相被破碎，并發生動態再結晶球化。

(3)Ti60高溫鈦合金具有較好的超塑性能，可用于航空復雜關鍵鍛件的超塑成形。本文所得超塑性能變化規律、最佳超塑性變形參數及流動應力數據等，對Ti60合金超塑性精密成形具有理論意義和實用價值。

參考文獻:

[1]李世瓊，張建偉，程云君，等．Ti3Al 和 Ti2AlNb 基金屬間化合物結構材料研發現狀[J]．稀有金屬材料與工程，2005，34(s3)：104-109．

[2]Wang T，Li Z，F(xiàn)u S H，et al ．Hot deformation behavior and microstructure of U720Li alloy [J]．Advanced Materials Research，2013，709：143-147．

[3]Wanjara P，Jahazi M，Monajati H ．Hot working behavior of near-α alloy IMI834[J]．Materials Science and Engineering A， 2005，396：50-60．

[4]魏壽庸，石衛民，王鼎春，等．600℃時高溫鈦合金(Ti60)的組織 與 力 學 性 能 [J]． 中 國 有 色 金 屬 學 報 ，2010，200 (1)：801-806．

[5]賈蔚菊，曾衛東，俞漢清，等．熱暴露對 Ti60 合金性能及斷裂行為的影響[J]．中國有色金屬學報，2009，19(6)：1032-1037．

[6]Sergueeva A V，Stolyarov V V，Valiev R Z，et al．Superplastic behaviour of ultrafine-grained Ti-6A1-4V alloys[J]．Materials Science and Engineering，2002，A323：318-325．

[7]Zhao Z L，Guo H Z ，Chen L，et al．Superplastic behaviour and microstructure evolution of a fine-grained TA15 titanium alloy [J]．Rare metals，2009，(5)：523-527．

[8]熊愛明，黃維超，陳勝暉，等．高溫變形參數對 TC6 鈦合金微觀組織的影響研究[J]．航空材料學報，2003，23(1)：11-15．

[9]黃禮平．鈦合金超塑性溫度與相轉變溫度的關系[J]．稀有金屬，1993，17(6)：436-438．

[10]林兆榮．金屬超塑性成形原理及應用[M]．北京：航空工業出版社，1990．
